ミニPC「HUNSN RJ03」へProxmoxとOpenWrtをインストール、最強ルーターを自作

スポンサーリンク
ProxmoxへOpenWrtをインストール 02 Proxmox
本記事はPRによる消費税込みの価格表示です
本記事はOpenWrt(21.02.3/23.05.0)で検証しています。

中国の通信機器メーカー「HUNSN」が製造・販売しているミニPCに「HUNSN RJ03」というミニPCがあります。

2.5GbEの「Intel i225-v/i226-v」を複数ポート搭載した手のひらサイズのミニPCなのですが、CPUに「Intel N5105」を搭載し、なかなか使いがいのあるミニPCに仕上がっています。

「小さい(手のひらサイズ)」「多ポート(2.5GbE×4ポート)」「省電力・高性能(Intel N5105搭載)」という点がポイントになるミニPCです。

CPUがIntel N5105なので普通のWindowsパソコンであり、Windows以外にもLinuxやVMWare ESXiなども動作してしまいます。

本記事ではこの「HUNSN RJ03」にLinuxベースの仮想システム「Proxmox」を導入、さらに仮想マシンとしてOSSのルーターOS「OpenWrt」を構築し、最強(?)の自宅ルーターを構築していきます。

  1. 2.5GbE×4ポートのミニPC「HUNSN RJ03」
    1. HUNSN RJ03の特徴
    2. 構成パーツ
  2. ミニPC「HUNSN RJ03」で最強ルーターを作る
    1. ベース仮想環境は「Proxmox」
    2. OpenWrtで最強ルーター
    3. tailscaleで外出先からも簡単につながる
    4. NASサーバーで写真・動画を管理
    5. 本記事で構築するルーター構成
    6. 本記事の前提条件
  3. RJ03とProxmox環境のポート設計とネットワーク設計
    1. ポート表記に対する注意事項
    2. 自宅ネットワークのための「LANポート」
    3. プロバイダー(上位ネットワーク)接続のための「WANポート」
    4. RJ03ポート設計
    5. ネットワーク設計
  4. RJ03へProxmoxをインストールと環境構築
    1. Proxmoxインストールメディアの作成
    2. インストール時の機器接続
    3. Proxmoxネットワーク環境の整理
    4. Proxmoxのインストール
    5. インストール後のProxmoxのネットワーク設定
  5. ProxmoxへOpenWrtをインストール
    1. OpenWrtインストール作業時の環境確認
    2. OpenWrtディスクイメージの取得
    3. OpenWrt仮想マシンの定義作成
    4. OpenWrtイメージファイルのインポート(仮想ディスクの作成)
    5. OpenWrt仮想マシンの最終設定
    6. OpenWrt仮想マシンのLAN環境構築
    7. 構築したネットワーク環境(LAN)の確認
    8. OpenWrt仮想マシンのWAN環境構築
    9. OpenWrt仮想マシンの全体環境設定
  6. Proxmox & OpenWrtルーターの活用
    1. tailscale環境の構築(外出先からの接続)
    2. ホームルーター環境でも外出先からVPN接続
    3. TrueNAS ScaleでNAS環境を構築
    4. 軽量LXC(コンテナ)環境を使い倒す
    5. ブリッジモードで使う
  7. 最強ルーター構築に最適なミニPC
    1. N5105搭載、2.5GbE×4「RJ03」
    2. N5105搭載、2.5GbE×6「RJ05K」
    3. 最新「N100」搭載、2.5GbE×4の「RJ36」
    4. 最新「Intel N100」搭載、2.5GbE×6の最強ミニPC「RJ46」
  8. まとめ
    1. 仮想環境をベースにいろんな機能を詰め込む
    2. LANポート×3のルーターとして構築できる

2.5GbE×4ポートのミニPC「HUNSN RJ03」

ProxmoxへOpenWrtをインストール

中国の通信機器メーカー「HUNSN」はさまざまな工業用PCを製造・販売しています。

特にインテルCPUとインテル製NICチップを搭載した多ポートの小型PCに特徴があり、Aliexpressや日本でもアマゾンで販売・購入することができます。

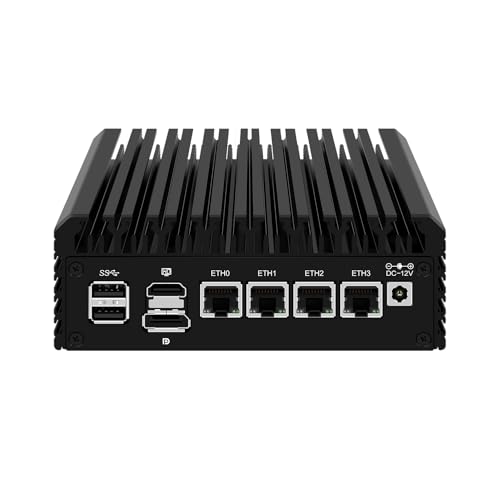

HUNSN Micro Firewall Appliance, Mini PC, VPN, Router PC, インテル N5105, RJ03, AES-NI, 4 x インテル 2.5GbE I226-V LAN, Type-C, TF, M.2 WiFi 6 Slot, Barebone, NO RAM, NO Storage, NO System
HUNSN
HUNSN RJ03 equipped with intel celeron 4 cores n5105 processor, compatible with many freebsd based router systems, linux distros, or win.os supported, easy configuration and management, support intel aes new instructions

HUNSN RJ03の特徴

私はこれらの中で「HUNSN RJ03」を購入、特徴は以下のようになります。

HUNSN RJ03の特徴

  • 小型・手のひらサイズ
  • ファンレス設計
  • Intel N5105搭載
  • 2.5GbE対応RJ45(LAN)ポート×4ポート搭載

ハードウェア諸元

HUNSN RJ03のハードウェア諸元は以下のようになっています。

CPU Intel N5105 2.90GHz
4C/4T
メモリー SO-DIMM DDR4 2933MHz 2枚搭載可能
ネットワーク RJ45 Intel i255V/266V(2.5GbE)×4ポート
※現バージョンはI266V搭載
Wi-Fi M.2 Wi-Fiポート×1搭載可能
※オプション/別売り
ストレージ M.2 NVME 2280サイズが2枚搭載可能
※併用可能
2.5インチSSD/HDD 2.5インチSSD/HDDが1つ搭載可能
※M.2 NVMeと併用可能
CFカード TFカード1スロット
USBポート USB2.0 2ポート
USB3.0 Type-A 2ポート
Type-C 1ポート
ディスプレイ出力 HDMI 1ポート
DP 1ポート
本体サイズ 178mm × 126mm × 55mm
本体重量 1.5Kg

「手のひらサイズ」はちょっと言い過ぎですが手の上に乗る程度の大きさと重さではあります。

小さいながらストレージが「M.2 NVMe2280×2」「2.5インチSSD/HDD」が搭載可能、かつTFカードも使用可能なのでRAIDシステムも組めます。

また、N5105ではスペック上は最大メモリ16GBとなっていますが、私の環境では32GB(16GB×2枚)での動作も可能です。

N5105による「そこそこ高性能で省電力」でありながら2.5GbE対応LANポートが4つついていてRAIDも組める、というかなり面白いミニPCです。

構成パーツ

購入当時はいろいろなパーツを組み込んで使ってみましたが、SSDはもとよりM.2 NVMe SSDやSO-DIMMメモリなど手持ちパーツも全部動作しており、あまり相性問題はないように思えます。

現在は以下の組み合わせで安定動作しています。

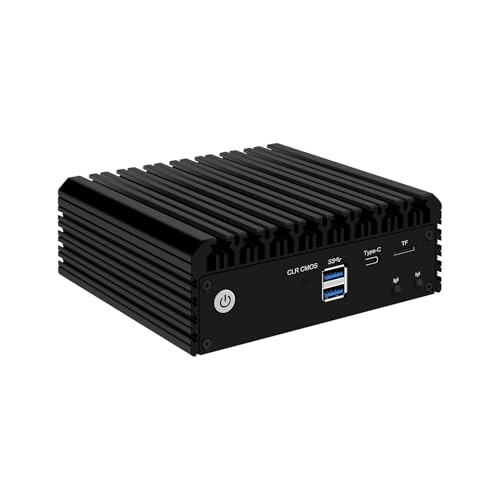

HUNSN Micro Firewall Appliance, Mini PC, VPN, Router PC, インテル N5105, RJ03, AES-NI, 4 x インテル 2.5GbE I226-V LAN, Type-C, TF, M.2 WiFi 6 Slot, Barebone, NO RAM, NO Storage, NO System
HUNSN
HUNSN RJ03 equipped with intel celeron 4 cores n5105 processor, compatible with many freebsd based router systems, linux distros, or win.os supported, easy configuration and management, support intel aes new instructions

メモリーは2枚で32GBまで認識・動作しています。

M.2 NVMeの相性問題などもなく、

安いからという理由だけで買ったちょっと怪しいADATAの2TBも問題なく動作しています。

ADATA (アダタ) 2TB SSD LEGEND 800 NVMe PCIe Gen4 x 4 M.2 2280 内蔵ソリッドステートドライブ 最大3,500MB/秒 PCやノートパソコン用のストレージ 3D NANDによる高耐久性
エイデータ(Adata)
[創造性を進化させる] 2TB LEGEND 800 SSDは、最新のPCIe Gen 4.0インターフェイス(PCIe 3.0との下位互換性)とNVMeプロトコルを備えたM.2 2280フォームファクターをサポートします。

ミニPC「HUNSN RJ03」で最強ルーターを作る

HUNSN RJ03は2万円台で購入できるミニPCで、2.5GbE対応のRJ45を4ポート搭載しているので自宅ネットワーク機器としての利用に最適です

HUNSN RJ03を自宅のルーターとして使う場合には、RJ03にルーターOSを導入すれば簡単にRJ03をルーター化できてしまいます。

しかし、RJ03をルーター専用機として使うとあまりにももったいない・・・せっかくのIntel N5105搭載でありルーター専用機として使うにはあまりにも高性能すぎてもったいないです。

なので、今回はRJ03にLinuxベースの仮想システム「Proxmox」を導入、その仮想マシンとしてOSSのルーターOS「OpenWrt」を導入することでRJ03を自宅利用可能なルーターとして構築していきます。

ベース環境として仮想環境を構築することで、ルーター機能(OpenWrt)以外にもNASの機能や運用管理・監視ができる環境や、広告ブロックなどの機能ももつオールインワンの最強(?)ルーターになる、というわけです。

ベース仮想環境は「Proxmox」

RJ03はIntel N5105を搭載、ただのWindowsパソコンと同じなのでWindowsの他にもLinuxやVMWare ESXiなどの仮想サーバー環境が構築できます。

今回はLinux(Debian)ベースの仮想システム「Proxmox」を導入し、RJ03を仮想サーバーとして構築します。

Proxmox | Proxmoxプロジェクト

OpenWrtで最強ルーター

RJ03を自宅ルーターとするために、仮想サーバー「Proxmox」配下で動作する仮想マシンとしてOSSのルーターOS「OpenWrt」を導入しルーター機能を搭載します。

OpenWrt | OpenWrtプロジェクト

OpenWrtは本来は市販ルーター向けのルーターOSですが、「X86/64版」としていわゆる普通のWindowsパソコンへのインストールにも対応しています。

今回は仮想サーバー「Proxmox」配下の仮想マシンとして、この「OpenWrt x86/64版」を使ってOpenWrtルーターを仮想マシンとして構築します。

tailscaleで外出先からも簡単につながる

OpenWrtルーターはさまざまなプラグインを導入することで、簡単にルーターを高機能化することができます。

今回構築するOpenWrtルーター(仮想マシン)上に人気のVPNソリューション「tailscale」を導入することで、いつでも外出先から自宅ネットワークへ接続できる環境となります。

tailscale | tailscaleプロジェクト

NASサーバーで写真・動画を管理

また、仮想サーバー「Proxmox」配下の仮想マシンとして、OSSのNASソリューション「TrueNAS Scale」などを導入することで、RJ03をNASサーバーとして利用することができるようになります。

TrueNAS Scale | iXsystems

TrueNAS ScaleのNAS(ストレージ)機能とプラグインとしての「NextCloud」や「PhotoPrism」などの機能を組み合わせることで、スマホと自動連係できるストレージサービスが構築できます。

本記事で構築するルーター構成

「HUNSN RJ03」には4つの2.5GbEポートがあります。

本記事ではこの4つの2.5GbEポートを以下のように使い分けてルーター環境を構築します。

ポート番号 ポート表記 ポート構成 備考
#1 ETH0 LANポート 一般ルーターの「LANポート」相当
#2 ETH1
#3 ETH2
#4 ETH3 WANポート 一般ルーターの「WANポート」相当

つまり、一般的な市販ルーターの構成で言えば「WANポート×1/LANポート×3/Wi-Fiなし」という構成になります。

「HUNSN RJ03」ではWi-Fi用のPCIeスロットがあり、市販のWi-Fi用PCIeカードを導入することでWi-Fi機能を持たせることも可能かと思われますが、本記事ではWi-FiについてはLANポート配下に市販のWi-Fiルーターをぶら下げて対応する、と割り切ります。

本記事の前提条件

本記事は「HUNSN RJ03」上にProxmox仮想サーバー環境を構築し、その配下にOpenWrt仮想マシンを構築して自宅ルーターとして使えるまでの手順を解説しています。

本記事はこの「手順」の表記レベルとして「初めてProxmoxを使う」「初めてOpenWrtを使う」という方を対象としていません。

「初めて使う場合の細かな手順」については説明しておらず、「Proxmox管理画面の使い方を一通り理解している」「OpenWrtルーターの管理画面(LuCI)の使い方を一通り理解している」という方を対象として手順説明しています。

RJ03とProxmox環境のポート設計とネットワーク設計

本記事では「HUNSN RJ03」を自宅で使えるルーターとして構築していきます。

通常の市販ルーターは一般的に「WANポート×1/LANポート×4」などのポート構成となっており、ポートの使い方(WANなのかLANなのか)が決まっています。

HUNSN RJ03には2.5GbEのRJ45ポートが4ポートありますが、その4つのRJ45ポートをどのように使うのか、を決めておく必要があります。

本記事ではHUNSN RJ03の4つのRJ45ポートを以下の用途として設定していくこととします。

ポート番号 ポート表記 ポート構成 備考
#1 ETH0 LANポート 一般ルーターの「LANポート」相当
#2 ETH1
#3 ETH2
#4 ETH3 WANポート 一般ルーターの「WANポート」相当

なお、LAN/WANポートの使い方は自由、たとえば「WANポートを2つ」という使い方(構築)もできます。

ポート表記に対する注意事項

私が所有しているRJ03は本体の4つのRJ45ポートに対して「ETH0(1番目のポート)~ETH3(4番目のポート)」が表記されています。

ただし、製品のバージョンによって「ETH1(1番目のポート)~ETH4(4番目のポート)」として表記されているバージョンもあるようです。

本記事では私の所有環境に合わせて以下の表記としているので、もし機器本体の表記が異なる場合には読み替えてください。

ポート番号
※本体左から
本記事での表記 別製品バージョンでの表記
#1(1番目) ETH0 ETH1
#2(2番目) ETH1 ETH2
#3(3番目) ETH2 ETH3
#4(4番目) ETH3 ETH4

自宅ネットワークのための「LANポート」

RJ03の4つのポートのうち、1番目(ETH0)と2番目(ETH1)と3番目(ETH2)をLANポートとして構築します。

具体的にはOpenWrtの「LANインターフェース」をマッピングするポートです。

市販ルーターでの「LANポート」にあたるポートです。

プロバイダー(上位ネットワーク)接続のための「WANポート」

4つあるRJ45ポートの4つめ(本記事ではETH3ポート)をプロバイダーや上位ネットワーク(ホームルーターなど)へ接続するための「WANポート」として構築します。

具体的にはOpenWrtの「WAN/WAN6インターフェース」をマッピングするポートです。

市販ルーターでの「WANポート」にあたるポートです。

RJ03ポート設計

再度まとめるとRJ03の4つのポートを以下のように使うことを前提に構築していきます。

ポート番号 ポート表記 ポート構成 備考
#1 ETH0 LANポート 一般ルーターの「LANポート」相当
#2 ETH1
#3 ETH2
#4 ETH3 WANポート 一般ルーターの「WANポート」相当

つまり、一般的な市販ルーターで言えば「WAN×1 / LAN×3 /Wi-Fi機能なし」のルーターになります。

ネットワーク設計

今回作成するRJ03ルーターは現在使っている自宅ルーター(バッファロー製)を置き換えることを目的とします。

このため、RJ03ルーターのネットワーク環境は現在の自宅ネットワークに合わせて構成します。

我が家(本記事)でのネットワーク構成は以下のようになっています。

ネットワーク・セグメント 192.168.11.0/24
ルーターIPアドレス
※Default Gateway
192.168.11.1
Proxmox IPアドレス 192.168.11.10

上記の構成で作業を進めていきます。

RJ03へProxmoxをインストールと環境構築

では、まずはプラットフォームとなるProxmoxをRJ03へインストールしていきます。

Proxmoxをインストールすることで、RJ03はVMWare ESXiなどと同様な仮想サーバーとなります。

Proxmoxインストールメディアの作成

Proxmoxのインストールファイルは以下の公式サイトからダウンロード可能です。

Proxmox Virtual Environment | Proxmoxプロジェクト

ダウンロードしたインストールファイルは「Rufus」などのツールを使ってインストール用のUSBメモリへ書き込みを行います。

Rufus | Rufasプロジェクト

インストール時の機器接続

RJ03へProxmoxをインストールしていきますが、インストール時に本体(RJ03)に接続する機器は以下のようになります。

USBキーボード USB2.0/3.0ポートに接続
USBマウス USB2.0/3.0ポートに接続
※マウスはなくても良いかも
インストールメディア
※USBメモリー
USB2.0/3.0ポートに接続
ディスプレイ HDMIまたはDPポートに接続
LANケーブル RJ03の#1ポートを自宅ルーターのLANポートに接続しておく

なお、インストール時にUSBメモリから起動させるためには「1.SSDが初期化されている(ブート可能状態ではない)」または「2.BIOS(UEFI)でUSBメモリが起動順位設定されている」の条件が必要です。

組み込んでいるSSDが初期状態であればなにもしなくても起動可能なUSBメモリーから起動します。

組み込んでいるSSDが何かインストールされたものであれば、BIOS(UEFI)設定(起動時にDELキー)にてUSBメモリーを起動順位一位と設定する必要があります。

Proxmoxネットワーク環境の整理

Proxmoxをインストールする前にネットワーク環境を整理します。

まず、本記事では自宅ネットワーク環境は「192.168.11.0/24」とします。

そして、自宅ネットワークにおけるProxmoxサーバーのIPアドレスは「192.168.11.10」とします。

これは現在使っている我が家の自宅ルーターと同じ環境です。

よって、「本記事でのIPアドレス」に対するご自分のネットワークアドレスを決めておいてください。

Proxmoxのインストール

ではProxmoxのインストールの流れを画面説明していきます。

なお、本画面画像はスクリーンショット採取のために別途仮想環境で実行した結果を採用しています。

インストール画面の選択

ProxmoxへOpenWrtをインストール

インストーラーが起動するとインストール画面の選択が必要です。

一番上の「Graphic」インストール画面を選んでおきましょう。

規約へ同意

ProxmoxへOpenWrtをインストール

規約同意を求められるので「Accept」しておきます。

インストールディスクの選択

ProxmoxへOpenWrtをインストール

インストールディスクの選択画面となります。

この時点でRAIDの設定などもできます。

Proxmoxのインストーラーでは本画面で指定することで、システム領域をRAID化することもできます。

地域情報の設定

ProxmoxへOpenWrtをインストール

地域情報の設定画面となります。

地域判定可能なインターネット接続がある場合には自動判定されますが、本記事の環境では(たぶん)地域の自動判定は行われません。

よって、以下の設定を行います。

Country “Japan”を選択
Time zone “Asia/Tokyo”を選択
Keyboard Layout “Japanese”を選択

rootパスワードの設定

ProxmoxへOpenWrtをインストール

Proxmoxの管理者(rootユーザー)のパスワード設定を行います。

ネットワークの設定

ProxmoxへOpenWrtをインストール

ネットワーク設定画面となります。

「Management Interface」ではリストに4つのポートの選択肢が出てくるので、一番目のポートが選択されていることを確認してください。

そのうえで、本記事では以下のように設定しています。

Management Interface 一番目を選択
Hostname(FQDN) おすきなホスト名(FQDN)
※本記事では”pve.local”
IP Address(CIDR) Proxmox IPアドレス
※本記事では「192.168.11.10/24」
Gateway 管理用IPアドレスの「.1」を設定
※本記事では「192.168.11.1
DNS Server 管理用IPアドレスの「.1」を設定
※本記事では「192.168.11.1

インストールパラメーターの確認

ProxmoxへOpenWrtをインストール

最後にインストールパラメーターの確認画面が表示されるので確認してインストールを実行します。

インストール後のProxmoxのネットワーク設定

インストールが完了したらProxmoxサーバーのネットワーク環境を構築します。

ここからの作業においてはインターネット接続が必要ですが現時点ではまだOpenWrt環境を構築していないので、RJ03単体ではインターネット接続できません。

よって、ここからの作業を行うためのネットワーク接続(RJ03のケーブル結線)は以下のようになります。

RJ03のポート番号 用途 作業用の結線
#1 自宅ネットワークを構築(今後) 現在ご利用のルーターとLAN接続しておく
#2
#3
#4 WAN接続用(今後) 現時点では何も接続しない

上記の結線により作業中のインターネット接続は現行の自宅ルーターに任せます。

インストール直後のネットワーク環境

インストール直後のProxmoxのネットワーク環境は以下のようになっています。

ProxmoxへOpenWrtをインストール

画像だとちょっと見にくいので書き出してみると以下のようになります。

ポート番号 名前 ポート CIDR ゲートウェイ
#1 enp2s0
#2 enp3s0
#3 enp4s0
#4 enp5s0
仮想ブリッジ vmbr0 enp2s0
※つまり#1ポート
192.168.11.10/24 192.168.11.1
ここに注意!
RJ03の4つのポートの表記はバージョンにより異なります。
私のRJ03は1~4のポートが「ETH0~ETH3」で表記されています。
違うバージョンでは「ETH1~ETH4」と表記されています。
同様に「名前」に表記される「enp2s0」などの番号も異なる場合があります。
それぞれ、「何番目?」に対する表記は読み替えてください。

インストール直後のProxmoxネットワーク環境は「Proxmoxサーバーは192.168.11.10」「ネットワークは192.168.11.0/24」として仮想ブリッジvmbr0が作成され、物理ポート#1(enp2s0)にマップされています。

また、それ以外のポート(#2~#4)は未使用(ネットワーク参加していない)状態です。

これを、先に定義したネットワーク設置の最終形に合わせておきます。

ネットワーク構成の変更内容

インストール直後のProxmoxネットワーク定義を変更していきます。

インストール直後のネットワーク定義は以下のようになっています。

ポート番号 名前 ポート CIDR ゲートウェイ
#1 enp2s0
#2 enp3s0
#3 enp4s0
#4 enp5s0
仮想ブリッジ vmbr0 enp2s0
※つまり#1ポート
192.168.11.10/24 192.168.11.1

この定義内容を、以下のネットワークへ変更します。
赤文字が変更点

ポート番号 名前 ポート CIDR ゲートウェイ
#1 enp2s0
#2 enp3s0
#3 enp4s0
#4 enp5s0
仮想ブリッジ vmbr0 enp2s0
enp3s0
enp4s0
※つまり#1/#2/#3ポート
192.168.11.10/24 192.168.11.1
vmbr1 enp5s0
※つまり#4ポート

つまり、以下2点の変更です。

  1. LANポート用仮想ブリッジ「vmbr0」にポート(#2/#3)を追加
  2. WANポート用仮想ブリッジ「vmbr1」を新規作成

以上の構成変更により「#1~#3ポートをLANポート(= vmbr0仮想ブリッジ)として割り当て、#4ポートをWANポート(= vmbr1仮想ブリッジ)として割り当てることになります。

仮想ブリッジ「vmbr0」を自宅ネットワーク用に変更

現在、仮想ブリッジ「vmbr0」は物理NICの#1(enp2s0)がマップされています。

また、基本設計では#1/#2/#3をLANポートとしてまとめる設計としています。

このため、仮想ブリッジ「vmbr0」に現在の#1(enp2s0)に加えて、#2(enp3s0)および#3(enp4s0)を追加します。

これにより、RJ03の1~3の3つのRJ45ポートが仮想ブリッジ「vmbr0」としてまとめられ、これをOpenWrtのLANインターフェースへ割り当てることとなります。

よって、仮想ブリッジ「vmbr0」を以下のように変更します。

ProxmoxへOpenWrtをインストール

名前/CIDR vmbr0 OpenWrtのLANインターフェース
※自宅ネットワークとして使うポート
ブリッジポート enp2s0 enp3s0 enp4s0 #2/#3ポートをLANポートとして追加

以上で仮想ブリッジ「vmbr0」をルーター(RJ03)のLANポートとして定義したことになります。

以上に設定変更します。

仮想ブリッジ「vmbr1」を新規作成

次に、ルーター(RJ03)のWANポートとなる仮想ブリッジ「vmbr1」を作成します。

メニュー「作成」から「Linux Bridge」を選びます。

ProxmoxへOpenWrtをインストール

仮想ブリッジの定義画面より以下を定義します。

ProxmoxへOpenWrtをインストール

名前/CIDR vmbr1 OpenWrtのWAN/WAN6インターフェース
※ONU/VDSLモデムなどへ接続
ブリッジポート enp5s0(#4ポート) #4ポートをWANポートとして使う
コメント ご自由に

この仮想ブリッジは将来的にOpenWrtの「WAN/WAN6インターフェース」にマッピングするものであり、またRJ03の#4ポートを上位ネットワークへの接続としてONUやVDSLモデムなどと接続する使い方となります。

ネットワーク設定の反映

ではここまでのネットワーク設定をシステム反映させます。

ProxmoxへOpenWrtをインストール

メニュー「設定を適用」から変更内容をシステム反映させます。

以上でRJ03を自宅ルーター化するためのProxmoxネットワーク設定は完了です。

ネットワーク環境のまとめ

ここまでで仮想サーバーProxmoxのネットワーク定義は完成しました。

ProxmoxへOpenWrtをインストール

完成系のネットワーク定義は上図のようになります。

ちょっと見にくいので表に起こすと以下のようになります。

名前 ポート CIDR ゲートウェイ コメント
enp2s0
enp3s0
enp4s0
enp5s0
vmbr0 enp2s0
enp3s0
enp4s0
192.168.11.10/24 192.168.11.1 LANポート
vmbr1 enp5s0 WANポート

上記の定義により、RJ03本体の4つのポートは以下のような使い方ができるようになりました。

ポート番号 ポート表記
※本体左から
仮想ブリッジ

ネットワーク
セグメント
用途
#1 ETH0 vmbr0 LANポート 自宅ネットワーク
※192.168.11.0/24
#2 ETH1
#3 ETH2
#4 ETH3 vmbr1 WANポート 上位ネットワーク
※プロバイダ接続など
#1/#2/#3 LANポート(vmbr0仮想ブリッジ)

OpenWrtのLANインターフェースにマッピングされ、自宅ネットワーク構築用のポートです。

自宅内のすべてのデバイスがこのポート配下に接続されます。

また、Proxmoxによる仮想マシンもvmbr0仮想ブリッジを割り当てることで自宅ネットワーク配下となります。

もちろん、「192.168.11.10」でProxmoxへも接続できます。

#4 WANポート(vmbr1仮想ブリッジ)

OpenWrtのWAN/WANインターフェースにマッピングされ、上位ネットワークへの接続に使用します。

OpenWrtの機能を使って「DHCP」「PPPoE」「IPv4 over IPv6」などの接続ができます。

ProxmoxへOpenWrtをインストール

Proxmox仮想サーバー環境のネットワーク設定が完了したので、次は仮想マシンとして「OpenWrt」をインストールしていきます。

OpenWrtインストール作業時の環境確認

ここからの作業はProxmoxへOpenWrtをインストールして自宅ルーター環境を構築していく作業になります。

おさらいですが、現時点でのRJ03ポート構成およびProxmoxでの仮想ブリッジ割り当ては以下のようになっています。

ポート番号 ポート表記
※本体左から
仮想ブリッジ

ネットワーク
セグメント
用途
#1 ETH0 vmbr0 LANポート 自宅ネットワーク
※192.168.11.0/24
#2 ETH1
#3 ETH2
#4 ETH3 vmbr1 WANポート 上位ネットワーク
※プロバイダ接続など

現時点ではOpenWrtルーター環境が構築されていないため「WANポート:#4」は未使用(ケーブル接続しない)とし、「LANポート:#1/#2/#3」を現在ご利用のWi-FiルーターのLANポートに接続しておきます。

これにより、現時点(OpenWrt未構築)でもRJ03からもインターネット接続が可能となります。

OpenWrtディスクイメージの取得

Proxmox仮想環境へ仮想マシンとしてOpenWrtをインストールする場合、「インストールする」というイメージではなく「提供されているOpenWrtディスクイメージをProxmox用に変換する」というやり方で構築します。

ProxmoxはLinuxのKVMという仮想環境なので、公開されているOpenWrtディスクイメージをKVMで使えるイメージに変換して、Proxmoxの仮想マシンに組み込む、という感じです。

まず、公開されているOpenWrtのディスクイメージファイルをダウンロードします。

デバイス用のOpenWrtファームウェアをダウンロード | OpenWrtプロジェクト

上記リンクにて、OpenWrtのディスクイメージが公開されています。

複数のダウンロードファイルがありますが、必要なのは「COMBINED(SQUASHFS)」です。

ProxmoxへOpenWrtをインストール

上記のダウンロードリンクを右クリックしてダウンロードファイルのリンクをコピーしておきます。

次にProxmoxサーバーの管理画面から「シェル」を開き、このリンクを「wget」コマンドを使ってダウンロードします。

ProxmoxへOpenWrtをインストール

Proxmoxサーバーのシェルから実行

root@pve:~# wget https://downloads.openwrt.org/releases/23.05.2/targets/x86/64/openwrt-23.05.2-x86-64-generic-squashfs-combined.img.gz
リンクが長いのでURLはダウンロードリンクをコピペすると良いです

なお、今回はダウンロードリンクを使ってProxmox上に直接ダウンロードしましたが、パソコンにダウンロードしてftpコマンドでProxmoxサーバーへアップロードしてもよいです。

ダウンロードしたイメージファイルは圧縮されているので、解凍しておきます。

ProxmoxへOpenWrtをインストール

Proxmoxサーバーのシェルから実行

root@pve:~# gunzip openwrt-23.05.2-x86-64-generic-squashfs-combined.img.gz
root@pve:~# ls -l
-rw-r--r-- 1 root root 126353408 Nov 15 10:10 openwrt-23.05.2-x86-64-generic-squashfs-combined.img
root@pve:~#
リンクが長いのでURLはダウンロードリンクをコピペすると良いです

上記で「ファイル名.img.gz」が解凍されて「ファイル名.img」になっていることを確認してください。

以上でディスクイメージファイルの取得および解凍は完了です。

OpenWrt仮想マシンの定義作成

では、OpenWrtの仮想マシンを作成していきます。

Proxmoxのメニューボタン「VMを作成」より仮想マシンの定義を行います。

「全般」定義

ProxmoxへOpenWrtをインストール

仮想マシンの名前はご自由につけてください。

「OS」定義

ProxmoxへOpenWrtをインストール

「OS」はCD/DVDイメージなどからインストールするのではなく、ダウンロードしたイメージファイルを変換して作成します。

よってここでは「メディアを使用しない」を選択します。

「システム」定義

ProxmoxへOpenWrtをインストール

「システム」定義は初期値のままでよいです。

「ディスク」定義

ProxmoxへOpenWrtをインストール

「ディスク」はダウンロードしたイメージファイルを変換して作成するため、ここで作成するディスクは後で削除します。

よって「ディスク」定義は初期値のままでよいです。

「CPU」定義

ProxmoxへOpenWrtをインストール

「CPU」はお好きに設定してください。

本記事では「1コア」として設定します。

「メモリ」定義

ProxmoxへOpenWrtをインストール

「メモリ」はお好きに設定してください。

作成後の自宅ルーター利用状況を見て、もしスペックが足りないようなら後からでもメモリーを増やすとよいでしょう。

本記事では「256MB」として設定します。

「ネットワーク」定義

ProxmoxへOpenWrtをインストール

「ブリッジ」に「vmbr0」を選択します。

これは先に作成したProxmoxの仮想ブリッジの中で、「LANインターフェース」に相当する仮想ブリッジです。

もうひとつの「WANインターフェース」に相当する仮想ブリッジは後で追加します。

作成した仮想マシン

以上で作成した仮想マシンは以下のように構成されています。

ProxmoxへOpenWrtをインストール

以上の構成に対して、次の修正を行います。

  • 「ハードディスク」を削除
  • 「CD/DVDドライブ」を削除
  • 「ネットデバイス」を追加
「ハードディスク」を削除

ハードディスクはダウンロードしたイメージファイルから作成するため不要です。

メニューの「デタッチ」でハードディスクを構成リストから取り外したうえで「削除」します。

「CD/DVDドライブ」の削除

CD/DVDドライブは使用しないので削除します。

あっても構わないという人は残しておいてもよいです。

「ネットデバイス」を追加

構成に含まれている「vmbr0」はLANインターフェース相当の仮想ブリッジです。

「WAN/WAN6インターフェース」に相当する仮想ブリッジ「vmbr1」を「追加」します。

仮想マシンの最終構成

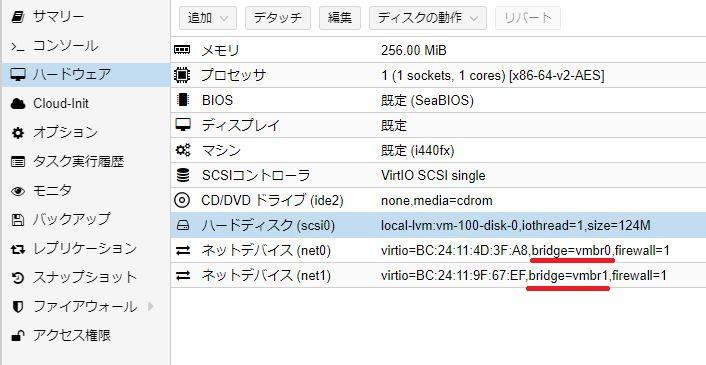

以上の結果、最終的な仮想マシン構成は下図のようになります。

ProxmoxへOpenWrtをインストール

OpenWrtイメージファイルのインポート(仮想ディスクの作成)

ではダウンロードしたOpenWrtのイメージファイルから仮想マシンのディスクを作成していきます。

イマージファイルの変換はProxmoxのコンソールから以下のコマンドで変換します。

qm importdisk <ダウンロードファイル名> <ディスクを作成する場所>

「VM ID」は仮想マシンのIDであり、「101」などです。

「ディスクを作成する場所」はイメージファイルを仮想ディスクへ変換したものをどこに作成するかの指定であり、標準だと「local-lvm」などになります。

よって「VM ID = 101」「ディスクをlocal-lvmに作成」「イメージファイル名はopenwrt.img」とすると、以下のコマンドとなります。

qm importdisk 101 openwrt.img local-lvm

ではイメージ変換してみましょう。

Proxmoxサーバーのコンソールで実行

root@pve02:~# qm importdisk 105 openwrt-23.05.2-x86-64-generic-squashfs-combined.img local-lvm
importing disk 'openwrt-23.05.2-x86-64-generic-squashfs-combined.img' to VM 105 ...
  Rounding up size to full physical extent 124.00 MiB
  Logical volume "vm-105-disk-0" created.
transferred 0.0 B of 120.5 MiB (0.00%)
transferred 2.0 MiB of 120.5 MiB (1.66%)
transferred 4.0 MiB of 120.5 MiB (3.32%)
transferred 6.0 MiB of 120.5 MiB (4.98%)
transferred 8.0 MiB of 120.5 MiB (6.64%)
transferred 10.0 MiB of 120.5 MiB (8.30%)
transferred 12.0 MiB of 120.5 MiB (9.96%)
transferred 14.0 MiB of 120.5 MiB (11.62%)
transferred 16.0 MiB of 120.5 MiB (13.28%)
transferred 18.0 MiB of 120.5 MiB (14.94%)
transferred 20.0 MiB of 120.5 MiB (16.60%)
transferred 22.0 MiB of 120.5 MiB (18.26%)
transferred 24.0 MiB of 120.5 MiB (19.92%)
transferred 26.0 MiB of 120.5 MiB (21.58%)
transferred 28.0 MiB of 120.5 MiB (23.24%)
transferred 30.0 MiB of 120.5 MiB (24.90%)
transferred 32.0 MiB of 120.5 MiB (26.56%)
transferred 34.0 MiB of 120.5 MiB (28.22%)
transferred 36.0 MiB of 120.5 MiB (29.88%)
transferred 38.0 MiB of 120.5 MiB (31.54%)
transferred 40.0 MiB of 120.5 MiB (33.20%)
transferred 42.0 MiB of 120.5 MiB (34.85%)
transferred 44.0 MiB of 120.5 MiB (36.51%)
transferred 46.0 MiB of 120.5 MiB (38.17%)
transferred 48.0 MiB of 120.5 MiB (39.83%)
transferred 50.0 MiB of 120.5 MiB (41.49%)
transferred 52.0 MiB of 120.5 MiB (43.15%)
transferred 54.0 MiB of 120.5 MiB (44.81%)
transferred 56.0 MiB of 120.5 MiB (46.47%)
transferred 58.0 MiB of 120.5 MiB (48.13%)
transferred 60.0 MiB of 120.5 MiB (49.79%)
transferred 62.0 MiB of 120.5 MiB (51.45%)
transferred 64.0 MiB of 120.5 MiB (53.11%)
transferred 66.0 MiB of 120.5 MiB (54.77%)
transferred 68.0 MiB of 120.5 MiB (56.43%)
transferred 70.0 MiB of 120.5 MiB (58.09%)
transferred 72.0 MiB of 120.5 MiB (59.75%)
transferred 74.0 MiB of 120.5 MiB (61.41%)
transferred 76.0 MiB of 120.5 MiB (63.07%)
transferred 78.0 MiB of 120.5 MiB (64.73%)
transferred 80.0 MiB of 120.5 MiB (66.39%)
transferred 82.0 MiB of 120.5 MiB (68.05%)
transferred 84.0 MiB of 120.5 MiB (69.71%)
transferred 86.0 MiB of 120.5 MiB (71.37%)
transferred 88.0 MiB of 120.5 MiB (73.03%)
transferred 90.0 MiB of 120.5 MiB (74.69%)
transferred 92.0 MiB of 120.5 MiB (76.35%)
transferred 94.0 MiB of 120.5 MiB (78.01%)
transferred 96.0 MiB of 120.5 MiB (79.67%)
transferred 98.0 MiB of 120.5 MiB (81.33%)
transferred 100.0 MiB of 120.5 MiB (82.99%)
transferred 102.0 MiB of 120.5 MiB (84.65%)
transferred 104.0 MiB of 120.5 MiB (86.31%)
transferred 106.0 MiB of 120.5 MiB (87.97%)
transferred 108.0 MiB of 120.5 MiB (89.63%)
transferred 110.0 MiB of 120.5 MiB (91.29%)
transferred 112.0 MiB of 120.5 MiB (92.95%)
transferred 114.0 MiB of 120.5 MiB (94.61%)
transferred 116.0 MiB of 120.5 MiB (96.27%)
transferred 118.0 MiB of 120.5 MiB (97.93%)
transferred 120.0 MiB of 120.5 MiB (99.59%)
transferred 120.5 MiB of 120.5 MiB (100.00%)
transferred 120.5 MiB of 120.5 MiB (100.00%)
Successfully imported disk as 'unused0:local-lvm:vm-105-disk-0'
root@pve02:~#

以上でOpenWrtイメージファイルがProxmoxの仮想マシンで利用可能な仮想ディスクに変換されました。

ではOpenWrt仮想マシンのハードウェア構成を確認してみます。

ProxmoxへOpenWrtをインストール

上記のようにハードウェア構成に「未使用のディスク」としてイメージファイルが取り込まれています。

この「未使用のディスク」を「編集」で開き、そのまま閉じることで仮想マシンに取り込みます。

ProxmoxへOpenWrtをインストール

「未使用のディスク」を「編集」で開き、そのまま「追加」ボタン押下します。

ProxmoxへOpenWrtをインストール

以上のようにOpenWrtイメージファイルから変換作成した仮想ディスクがOpenWrt仮想マシンに取り込まれました。

OpenWrt仮想マシンの最終設定

仮想マシンはできあがりました。

これに加えて仮想マシンの動作オプションを少し変更しておきます。

  • 仮想マシンのブートデバイス変更
  • 仮想マシンの自動起動設定

OpenWrt仮想マシンのブートデバイス設定

仮想マシンメニュー「オプション」を見ると以下のようになっています。

ProxmoxへOpenWrtをインストール

現在、「ブート順」は「net0」のみとなっており、現在の設定ではネットワークブートのみとなっています。

これは先の手順にていったん作成した仮想ディスクを「デタッチ」「削除」したことでハードディスクが起動デバイスから削除されてしまったためです。

現在、OpenWrtイメージファイルを使って新しい仮想ディスクを作成し仮想マシン構成に組み込んだので、このハードディスクを起動デバイスとして定義します。

ProxmoxへOpenWrtをインストール

「オプション」メニューの「ブート順」から、取り込んだ仮想ディスク「scsi0」の「有効」をチェックし、仮想ディスクを起動デバイスとします。

さらに左端の三本線をマウスでつまんで一番上へドラッグし、起動デバイス順位を最上位とします。

ProxmoxへOpenWrtをインストール

上図のように、「scsi0」デバイス(ハードディスク)を起動デバイスとして有効化(チェック)および起動順位一番とします。

OpenWrt仮想マシンの自動起動設定

また、「オプション」メニュー「ブート時に起動」が「いいえ」となっています。

ProxmoxへOpenWrtをインストール

OpenWrt仮想マシンはProxmoxが再起動する場合には自動起動にしておいたほうがよいでしょう。

「ブート時に起動」を「編集」で「ブート時に起動 = はい」に設定しておきます。

OpenWrt仮想マシンのLAN環境構築

OpenWrtの仮想マシンが出来上がりました。

では、出来上がったOpenWrt仮想マシンを起動し、ネットワーク設定を行います。

ここで行うネットワーク設定とは「OpenWrtのLANインターフェースアドレスを自宅ネットワークに合わせる」という設定です。

本記事では「自宅ネットワーク = 192.168.11.0/24」であり、ルーター(OpenWrt仮想マシン)のIPアドレスは「192.168.11.1」です。

OpenWrtルーターはインストール直後はLANインターフェースのIPアドレスは「192.168.1.1」となります。

まずはOpenWrt仮想マシンのコンソールから現在のIPアドレスを確認します。


##
## LANインターフェース確認
##
root@OpenWrt:/# uci show network.lan
network.lan=interface
network.lan.device='br-lan'
network.lan.proto='static'
network.lan.ipaddr='192.168.1.1'
network.lan.netmask='255.255.255.0'
network.lan.ip6assign='60'
root@OpenWrt:/#

上記のようにLANインターフェースは「192.168.1.1/24」と設定されていることがわかります。

この「192.168.1.1」を本記事での自宅ネットワークである「192.168.11.1」に変更します。


##
## IPv4アドレスを変更(192.168.1.1→192.168.11.1)
##
root@OpenWrt:/# uci set network.lan.ipaddr='192.168.11.1'
root@OpenWrt:/#
##
## IPv4アドレスを確認(192.168.1.1→192.168.11.1)
##
root@OpenWrt:/# uci show network.lan
network.lan=interface
network.lan.device='br-lan'
network.lan.proto='static'
network.lan.ipaddr='192.168.11.1'
network.lan.netmask='255.255.255.0'
network.lan.ip6assign='60'
root@OpenWrt:/#
##
## 設定を反映
##
root@OpenWrt:/# uci commit network
root@OpenWrt:/#

以上のコマンド操作でOpenWrt仮想マシンのLAN側IPアドレスは「192.168.11.1」に変更されました。

まだWAN側の設定が残っていますが、ここまでのLAN側の設定により現在使っているWi-Fiルーターと置き換えることができるはずです。
※WAN設定がまだなのでインターネットにはつながりませんが・・・

なお、OpenWrt仮想マシンのコンソールは英語キーボード環境となっています。

このため、日本語キーボードを使っての入力は思った通りの文字が入力できない場合があります。

この場合、以下のように代替キーを入力します。

入力文字 日本語キーボード 代替キー
※英語キーボード
=(イコール) Shift+「=/-/ほ」 ~/へ
‘(アポストロフィ) Shift+「’/7」 */:/け

OpenWrt仮想マシンの再起動(LAN環境の反映)

ではここまで構築したHUNSN RJ03を現在使っているWi-Fiルーターと置き換えてみます。

「置き換える」とは現在のWi-FiルーターにつながっているLANケーブルをRJ03のポートに差し替える、ということです。

現在、HUNSN RJ03には作業用パソコンがLANケーブルでRJ03の1番目のポート(Proxmox管理用ポート)につながっています。

この状態から、以下のようにケーブルの結線を変更します。

1 ETH0 作業用パソコンのケーブルはそのまま
2 ETH1 Wi-FiルーターのLANポートケーブルを刺す
3 ETH2 Wi-FiルーターのLANポートケーブルを刺す
4 ETH3 Wi-FiルーターのWANポートケーブルを刺す

つまり、今まで使っていた自宅ルーターから今回構築した「RJ03」ルーターに移行する、ということです。

なお、今回構築したRJ03の環境ではLANポートは3ポートしかありません。

LANポートが3ポートで足りない場合にはRJ03のLANポート(「ETH1」または「ETH2」)にスイッチングハブを接続してください。

以上の結線が完了したら、作業用パソコンからOpenWrt仮想マシンおよびProxmoxサーバーを再起動します。

構築したネットワーク環境(LAN)の確認

再起動後、LANポートに接続したパソコンからProxmox管理画面およびOpenWrt管理画面(LuCI)がブラウザで開ければLAN環境は完成です。

運用LANポートからのネットワーク確認

RJ03のLANポートに接続したパソコンからProxmox管理画面およびOpenWrt管理画面(LuCI)が見れることを確認してください。

Proxmoxサーバーの運用環境(LANポート環境)におけるIPアドレスは本記事では「192.168.11.10」となっています。

また、現時点でOpenWrt管理画面(LuCI)はIPアドレス「192.168.11.1」となっています。

ProxmoxへOpenWrtをインストール

自宅ルーターのIPアドレスによりOpenWrtログイン画面が表示されれば成功です。

ブラウザキャッシュの注意点

OpenWrtのIPアドレス(本記事では192.168.11.1)をブラウザに入力しても「接続できません」と表示される場合、ブラウザキャッシュに今まで使っていた自宅ルーターのキャッシュが残っているからかもしれません。

この場合はまずブラウザのキャッシュを削除してみます。

また、OpenWrt管理画面(LuCI)のIPアドレスだけでなく完全なURL「http://192.168.11.1/cgi-bin/luci/」と入力してみてください。

OpenWrt仮想マシンのWAN環境構築

運用環境(LANポート環境)からOpenWrt管理画面(LuCI)を開くことができたら、最後にOpenWrtのWAN環境を構築します。

OpenWrtルーターのWAN/WAN6環境は初期値ではDHCPクライアント/DHCPv6クライアントと設定されています。

このため、OpenWrtルーターの上位がホームルーターなどのDHCPデバイスである場合にはそのままでインターネット接続ができるはずです。

インターネット接続が「PPPoE接続」や「IPv4 over IPv6接続」の場合にはWAN/WAN6インターフェースの設定変更を行います。

ProxmoxへOpenWrtをインストール

PPPoE接続の設定

PPPoEによるプロバイダー接続の場合、以下の記事を参考にして「WANインターフェース」にPPPoE設定を行います。

IPv6 DS-Lite接続の設定

上位がIPv6 DS-Lite接続事業者の場合、OpenWrtルーターでDS-Liteの設定を行います。

以下の記事を参考にしてDS-Lite接続設定を行います。

OpenWrt仮想マシンの全体環境設定

OpenWrt仮想マシンは現時点で「パスワードなし」「管理画面・タイムゾーンが日本語対応していない」などの状態です。

OpenWrtの基本設定は以下の記事を参考にしてください(本記事では説明は省略します)。

また、仮想マシン独自の設定としてソフトウェア「qemu-ga」モジュールをインストールしておく、という点があります。

このモジュールは仮想マシン(OpenWrt)をProxmoxサーバーから電源管理するためのモジュールであり、これをインストールしておかないとProxmoxのシャットダウン時・再起動時に仮想マシンがシャットダウンできずにいつまでもProxmoxは起動状態のままとなってしまいます。

OpenWrtルーター管理画面(LuCI)のメニュー「ソフトウェア」から「qemu-ga」のインストールをお忘れなく!

Proxmox & OpenWrtルーターの活用

ここまでの作業でHUNSN RJ03を使ってProxmox仮想環境配下で動作するOpenWrt仮想マシンが自宅ルーターとなりました。

RJ03はN5105というルーターとして使うにはあまりにも高性能すぎるCPUを搭載しているので、単なるルーターとしてだけ使うのは意味がありません(もったいない、ということ)。

今回構築した「Proxmox & OpenWrt」の環境にさまざまな機能や仮想マシンを追加構築していくことで、便利なオールインワンルーターに育てていきましょう。

tailscale環境の構築(外出先からの接続)

tailscaleというVPNソリューションを使えば簡単な環境構築で「いつでも外出先から自宅ネットワークへ参加できる」という環境が出来上がります。

tailscaleはさまざまな環境に向けてアプリケーションを提供していますが、一番簡単なのは今回構築したOpenWrtルーターにtailscaleをインストールすることです。

以下の記事ではOpenWrtルーターにtailscaleをインストールし、外出先から自宅ネットワークへ参加するまでの手順を開設しています。

本サイトのOpenWrt関連記事

今回、Proxmox仮想サーバーで動作する仮想マシンとして「OpenWrt」の構築を開設してきました。

本来OpenWrtは市販ルーター向けのルーターOSですが、仮想マシンとしてのOpenWrtも同機能を有します。

本サイトではOpenWrtに関する記事を多数ご紹介しています。

ぜひ、これらの記事を参考にして自宅ルーターとしてのOpenWrtを高機能化してみてください。

ホームルーター環境でも外出先からVPN接続

KDDIのWiMAX +5GやソフトバンクのSoftbank Airに続く「NTTドコモ home5G」の登場で、自宅固定回線としてホームルーターが一気に人気となりました。

工事などなしで簡単に自宅固定回線として利用できることで「すぐにWi-Fiが使える」と人気です。

しかしこれらのホームルーターサービスはネット回線にプライベートIPv4アドレスを利用しているため、一般的には外出先から自宅へのVPN接続環境が構築できません。

本記事で構築した「高性能・高機能・省電力」のRJ03ルーターをホームルーターと組み合わせれば、ホームルーターでもtaiscaleによるVPN接続が可能となり、さらに「省電力・静音」であることから無停止運用も可能です。

さらにRJ03の仮想マシンとしてTrueNASなどをメディアサーバーとして構築することで、ホームルーター環境でもいつでも外出先から自宅ネットワークへアクセス、写真・動画をスマホと共有、などの仕組みも構築できます。

TrueNAS ScaleでNAS環境を構築

せっかくの仮想環境なので、TrueNAS ScaleやOpenMediaVaultなどのストレージサービスを仮想マシンとして構築することで、簡単なファイルサーバーやスマホで利用できるストレージサービスを構築することができます。

さらにそれらストレージサービスに「NextCloud」や「Photo Prism」などをプラグインとして組み込むことで、Google PhotosやAmazon Photosなどのようなスマホと連携したメディアサーバーとすることもできます。

ProxmoxならさまざまなストレージサービスのOSS(Open Source Software)を仮想マシンとして構築することができます。

さらにRJ03は「M.2 NVMe × 2枚」「2.5インチSSD/HHD」とディスクを増設できるため、結構な大容量ストレージサービスを構築することもできます。

軽量LXC(コンテナ)環境を使い倒す

本記事ではベース環境としてKVMによる仮想システム「Proxmox」を採用しています。

ProxmoxはKVMを使った仮想マシン(VM)を構築することができるほか、軽量動作のコンテナ(LXC)による仮想環境も構築・管理可能であり、コンテナ(LXC)を使えば仮想マシンが簡単に作れてしまいます。

LXCコンテナを使って簡単に軽量・高速なTailscaleサーバーを構築する記事も参考にしてみてください。

さらにdockerによるアプリ機能の追加

LXCコンテナを使ってさらにdockerを動かしてみることができます。

docker環境が構築できれば非常にたくさんのdockerコンテナアプリを簡単にRJ03に機能追加することができ、最強ルーターとして育てていくことができます。

ProxmoxのLXCコンテナを使ってdocker環境を構築する手順は以下の記事を参考にしてみてください。

ブリッジモードで使う

せっかくの持ち運びできるオールインルーターなので、いろんな環境で使いたくなります。

自宅ルーターを使っているとルーターモードではなくブリッジモード(ただのハブ)で使う場合もあるかもしれません。

今回構築したRJ03ルーターをブリッジモードに変更するのは簡単です。

「OpenWrt仮想マシンを停止して、WANポート(#4ポート)をLANポート(vmbr0仮想ブリッジ)に組み込む」だけです。

Proxmoxのノードメニュー「ネットワーク」から、WANポート用の仮想ブリッジ「vmbr1」を編集します。

ProxmoxへOpenWrtをインストール

WANポート用仮想ブリッジ「vmbr1」は物理ポート「enp5s0(#4ポート)」にマッピングされているので、これを削除(空欄)します。

そのうえで、#4ポートをLANインターフェースに割り当ててある仮想ブリッジ「vmbr0」に追加します。

ProxmoxへOpenWrtをインストール

メニュー「設定を適用」ボタン押下で設定を反映させます。

これで#1~#4の4ポート(すべてのポート)がLANポート(スイッチングハブ)となり、いままでWANポートとして使っていた#4ポートをLANポートとして使えます。

ルーターモードに戻す時はvmbr0とvmbr1を元に戻してOpenWrt仮想マシンを起動するだけです。

最強ルーター構築に最適なミニPC

HUNSNのミニPCは高速な2.5GbE対応RJ45ポートが複数あることで、ネットワーク機器構築に向いているミニPCです。

本記事ではHUNSNミニPC(RJ03)に仮想環境Proxmoxを導入し仮想サーバー化し、その中の仮想マシンとしてルーターOSであるOpenWrtを導入しルーター化しました。

HUNSNミニPCは直接OpenWrtを導入することもできるし他のルーターOSであるPfSenseなども導入できる、Windows11も標準インストールできる、という一般的な使い勝手の良いx64マシンです。

そして、複数の高速LANポートが装備されているのでネットワーク機器構築に最適であり、また価格を考えると2.5GbE対応のルーターやスイッチングハブなどを個別に購入するよりも安く構築することができます。

N5105搭載、2.5GbE×4「RJ03」

本記事で使用したのが「HUNSN RJ03」で、「Intel N5105搭載」「Intel I226V×4(2.5GbE)」という構成です。

私はアマゾンで2.5万円程度で購入しました。

HUNSN Micro Firewall Appliance, Mini PC, VPN, Router PC, インテル N5105, RJ03, AES-NI, 4 x インテル 2.5GbE I226-V LAN, Type-C, TF, M.2 WiFi 6 Slot, Barebone, NO RAM, NO Storage, NO System
HUNSN
HUNSN RJ03 equipped with intel celeron 4 cores n5105 processor, compatible with many freebsd based router systems, linux distros, or win.os supported, easy configuration and management, support intel aes new instructions

手のひらサイズの小型PCながら、M.2 NVMe(2280)×2が搭載できるので簡単にRAID1(ミラー)が構築できるうえ、さらに2.5インチSSD/HHDも同時に搭載可能です。

さらにメモリースロットも「SODIMM DDR4」が2枚搭載可能、私の環境では16GB×2枚で合計32GBをProxmoxで認識できています。

また、私は未使用ですがM.2のWi-Fi用ミニスロットもあるので、市販のWi-FiモジュールによりWi-Fi機能を搭載可能です。

これらすべてのインターフェースは同時利用可能なので、拡張性については全く問題ない仕様となっているのが魅力です。

N5105搭載、2.5GbE×6「RJ05K」

「HUNSN RJ03」とほぼ同じ仕様ながら、RJ45ポートが6ポートに拡張されているのが「HUNSN RJ05k」です。

基本仕様は「HUNSN RJ03」と同じですが、ストレージが「1×M.2 NVMe/1×2.5inch SSD(HDD)」とちょっと拡張性に劣る点が注意点です。
※RJ03は「2×M.2 NVMe/1×2.5inch SSD(HDD)」

私はポート数(6ポート)よりも「NVMe(2280)が2枚使える」「RAID1構成もできる」という点を重視して「HUNSN RJ03」を選択しました。

最新「N100」搭載、2.5GbE×4の「RJ36」

私が「HUNSN RJ03」を購入した少し後に「Intel N100」が発表となり、合わせてHUNSNからも新機種が発売されました。

Intelの最新型省電力CPU「Intel N100」を搭載したモデルが「HUNSN RJ36」です。

外見や大きさは「HUNSN RJ03/RJ05k」とほぼ同じながら、CPUが最新化されたことで細かな仕様が変更となっています。

Micro Firewall Appliance, Mini PC, pFsense Plus, Mikrotik, OPNsense, VPN, Router PC, インテル Alder Lake-N 12th Gen N100, HUNSN RJ36, GPIO, TF Slot, HDMI, DP, 4 x 2.5GbE I226-V, 16G DDR5 RAM, 256G SSD
HUNSN
HUNSN RJ36 equipped with intel gen 12th alder lake-n n100 processor, compatible with many freebsd based router systems, linux distros, or win.os supported, easy configuration and management, support intel aes new instructions

まず、N100の仕様からメモリスロットは「1×SODIMM(DDR5) up to 32GB」と変更されています。

ストレージは「1×M.2 2280 NVMe SSD(×4)/1×M.2 Wi-Fi or 2280 NVMe SSD(×1)」となっており、「2280 SSD×2枚、または2280 SSDとWi-Fiアダプター」という構成になります(排他利用)。

また、今回ご紹介している4機種の中で唯一ストレージが「M.2 NVMe(×4)」と「×4レーン」で搭載されている点も特徴です(他モデルは「×1レーン」)。

この点について、そもそもが処理性能重視ではないN100搭載機である点を考えるとあまり「×4レーン」であるメリットは大きくない、と個人的には思っています。

ただし、「HUNSN RJ36」の特徴ではあるため、機種選びにおいては特徴となると思います。

最新「Intel N100」搭載、2.5GbE×6の最強ミニPC「RJ46」

最新の省電力CPU「Intel N100」を搭載し、かつIntel I226v(2.5GbE)を6ポート搭載した最強のミニPCが「HUNSN RJ46」です。

Micro Firewall Appliance, Mini PC, VPN, Router PC, インテル Alder Lake-N 12th Gen N100, HUNSN RJ46, 6 x 2.5GbE I226-V, 2 x HDMI2.1, TF, Type-C, Barebone, NO RAM, NO Storage, NO System
HUNSN
HUNSN RJ46 equipped with intel gen 12th alder lake-n n100 processor, compatible with many freebsd based router systems, linux distros, or win.os supported, easy configuration and management, support intel aes new instructions

ベアボーンで約3万円程度となります。

所有している「HUNSN RJ03」と同様に、「2×M.2 2280 NVMe」なのでNVMe(2280)2枚で簡単にRAID1(ミラーリング)構成が構築できる点に加えて、さらに「1×2.5inch SSD/HDD」のインターフェースまである点が魅力です。

一方で(N100なので当然ですが)メモリーについては「1×SODIMM DDR5(up to 32GB)」となるため、N5105搭載機に比べるとメモリの拡張性に劣ります

RJ45のポート数については不足するならスイッチングハブを入れれば良いだけなのであまり重視はしないのですが、「2×M.2 2280 NVMe/1×2.5inch SSD(HDD)」は魅力です。

私が今から購入するならこのモデルかな?と思っています。

まとめ

Wi-Fiルーターも高機能化してだんだんと販売価格も高額になってきています。

一方で「ミニPC」のジャンルは競争も激しくて価格が安くなっている傾向があります(円安なのでそれほど安くなりませんが・・・)。

今回は中国の通信機器メーカー「HUNSN」が製造・販売しているミニPC「RJ03」を使って「最強(?)のオールインワン・ミニルーター」を構築してみました。

仮想環境をベースにいろんな機能を詰め込む

本来目指す目的が「ルーター」ではありますが、仮想環境をベースとすることでルーター機能だけでなくさまざまなサービス(アプリ)をRJ03に持たせることができます。

RJ03はルーターとして使うにはかなり過剰スペックであるIntel N5105を採用しており、ルーターのみの利用であれば持て余してしまいます。

また、ストレージのインターフェースも多く持っているので大容量化することもできます。

「HUNSN RJ03」を仮想サーバーとして構築することで、一台のRJ03の中にルーター機能だけでなく高機能・多機能なオールインワン・ミニルーターに育てていくことができます。

LANポート×3のルーターとして構築できる

RJ03は2.5GbE対応のRJ45ポートを4ポート持っています。

今回はこの中のOpenWrtのLANインターフェースへ3ポートをマップし、WAN/WAN6インターフェースへ1ポートをマップしました。

つまり「WANポート×1/LANポート×3」のルーターとなります。

さらに多ポート「2.5GbE 6ポート」

HUNSNが製造・販売するルーターにはさらに多くの「6ポート」を備えているミニPCもあり、これを使うと「WAN×1/LAN×5」とほぼ市販ルーター以上のインターフェースを持つ万能ルーターが作れてしまいます。

上記「HUNSN RJ05K」は今回使用した「RJ03」の上位モデルとなり2.5GbEポートを6ポート持っています。

このミニPCを使えば一般的な市販ルーターが持っているインターフェースをほぼ再現できる隊機能ルーターが作れます。

最新省電力CPU「Intel N100」搭載のRJ36

Intelの最新省電力CPU「Intel N100」を搭載したミニPCも登場しています。

N5105でも十分高速なのですが、やはり新しいCPUが登場すると欲しくなってしまいます。

Micro Firewall Appliance, Mini PC, VPN, Router PC, インテル Alder Lake-N 12th Gen N100, HUNSN RJ36, GPIO, TF Slot, HDMI, DP, 4 x 2.5GbE I226-V, Barebone, NO RAM, NO Storage, NO System
HUNSN
HUNSN RJ36 equipped with intel gen 12th alder lake-n n100 processor, compatible with many freebsd based router systems, linux distros, or win.os supported, easy configuration and management, support intel aes new instructions

今回使用した「HUNSN RJ03」の新型「RJ36」も登場しました。

Intel N100を搭載し、M.2 NVMeも速度アップしています。

その反面、DDR5メモリーが必要だったり搭載可能なM.2 NVMeが1枚になったり(RJ03は2枚搭載可能)で悩ましいところです。

さらに「N100」で6ポート搭載のRJ46

さらに6ポートバージョンとして「RJ46」も登場です。

「Intel N100」搭載、Intel i266-v×6ポート搭載、です。

Micro Firewall Appliance, Mini PC, VPN, Router PC, インテル Alder Lake-N 12th Gen N100, HUNSN RJ46, 6 x 2.5GbE I226-V, 2 x HDMI2.1, TF, Type-C, Barebone, NO RAM, NO Storage, NO System
HUNSN
HUNSN RJ46 equipped with intel gen 12th alder lake-n n100 processor, compatible with many freebsd based router systems, linux distros, or win.os supported, easy configuration and management, support intel aes new instructions

Intel N100に加えて2.5GbEポート(Intel i266-v)が6ポート搭載、M.2 NVME×2枚と2.5インチSSD/HDDが搭載可能です。

2.5GbE×5ポートのスイッチングハブ内蔵ルーターが作れる、と考えると本体価格もお得に感じます。

本記事で採用した「HUNSN RJ03」に対して価格差を考えると、オールインワンルーターの構築にはこの「HUNSN RJ46」がベストチョイスのような気がします・・・

欲しくなってきた・・

タイトルとURLをコピーしました
